تست الکتریکال

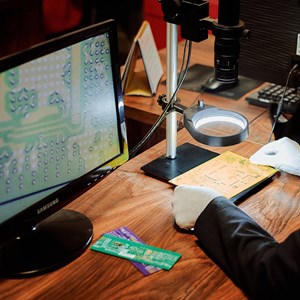

تست الکتریکال PCB یکی از مجموعه تست هایی است که برای بررسی صحت عملکرد یک محصول الکترونیکی انجام می شود. از جمله تست هایی که برای PCB یک محصول الکترونیکی وجود دارد، تست های AOI و X-ray و الکتریکال و Functional هستند. تست AOI در مراحل مختلف تولید یک محصول الکترونیکی می تواند انجام شود. هدف از تست AOI، پیدا کردن خرابی های مونتاژ مثل جا به جا بودن قطعات یا وجود نداشتن آنها روی PCB، جهت قرارگیری نادرست قطعات، مقدار کم یا زیاد قلع روی پایه های قطعات، مونتاژ نشدن پایه های قطعات و … است. تست X-ray هم اغلب برای بررسی الزامات مونتاژ قطعات BGA است. تست Functional یا تست عملکرد نیز برای بررسی صحت عملکرد PCB مونتاژ شده است. تست الکتریکال PCB یا تست اتصالات PCB با هدف بررسی صحیح بودن اتصالات پدها، وایاها و ترک های PCB انجام می شود. در این تست پارامترهای مختلفی مثل اتصال کوتاه بودن، مدار باز بودن، تست مقاومت و … اندازه گیری می شوند. برای PCB محصولات الکترونیکی، دو روش مهم تست الکتریکال وجود دارد. روش اول، تست Flying probe و روش دوم، تست Universal grid است. این تست ها هنگام تولید PCB با تعداد نسبتاً بالا انجام می شوند. تست الکتریکال به صورت دستی هم وجود دارد. و این روش معمولاً برای بردهای نمونه استفاده می شود. به این صورت که شخصی با مولتی متر یا وسیله ای دیگر، اتصالات PCB را بررسی می کند. موضوع مورد بحث ما در این نوشته، تست های الکتریکال غیر دستی، یعنی تست Flying probe و تست Universal grid است. در ادامه دربارۀ تست های مذکور و این که تست الکتریکال PCB چیست، موضوعاتی را بررسی می کنیم.
